📝 Mô tả sản phẩm

1. Thông Số Cơ Bản

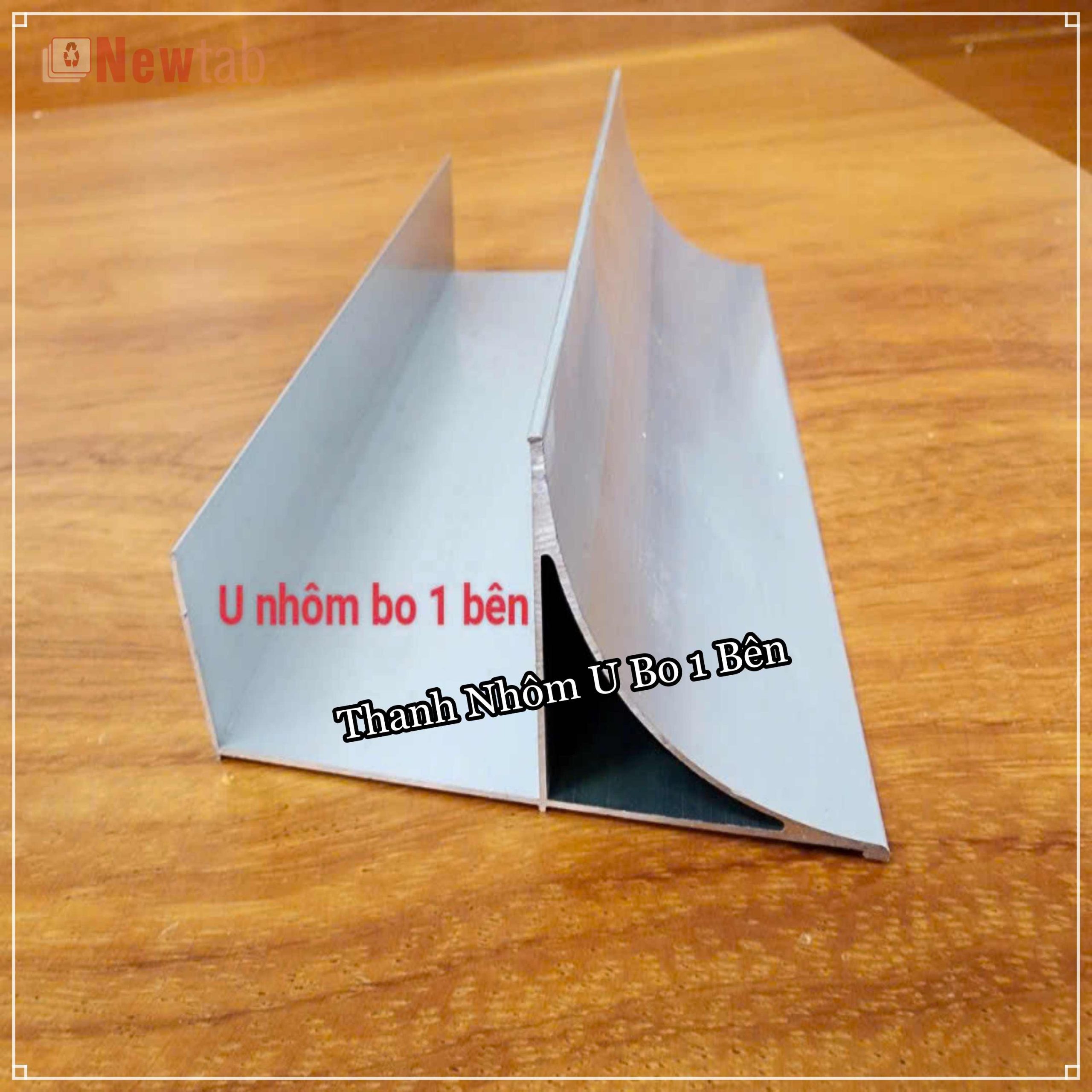

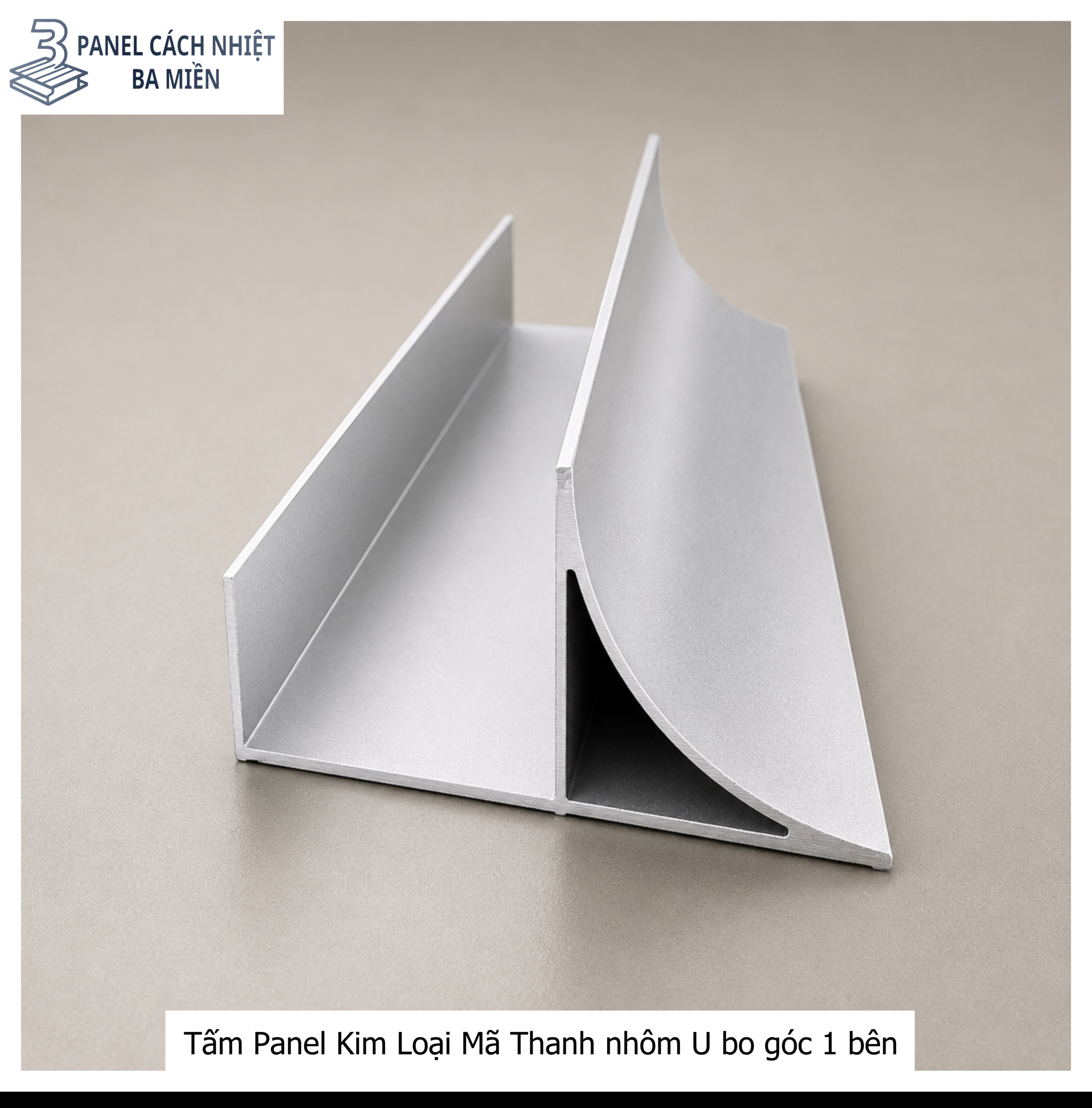

Tên gọi: Thanh nhôm U bó 1 bên (Single Flange Aluminum Channel)

Mã sản phẩm: U-AL-1F

Chất liệu: Nhôm hợp kim 6063-T5 hoặc 6061-T6

Tiêu chuẩn: ASTM B221, EN 755, JIS H4100

2. Kích Thước Tiêu Chuẩn
mermaid
Copy
graph TD
A[Kích thước chính] --> B[Chiều cao: 20-100mm] A --> C[Chiều rộng đáy: 10-50mm] A --> D[Độ dày thành: 1.2-3.0mm] A --> E[Chiều dài thanh: 3m/6m] 3. Đặc Điểm Thiết Kế
Cấu trúc: Chỉ có 1 mép bên (1 flange)

Góc cạnh:

Góc trong: R1.0-R2.0mm

Góc ngoài: 90° sắc cạnh

Lỗ bắt vít: Có thể gia công sẵn theo yêu cầu

4. Thông Số Kỹ Thuật
Thông số Giá trị
Độ bền kéo 160-215 MPa
Độ cứng Vickers 60-80 HV
Tải trọng cho phép 15-50kg/m
Hệ số giãn nở nhiệt 23.2 μm/m·°C
5. Ứng Dụng Đặc Biệt
Hệ thống điện: Thanh dẫn, máng cáp

Công nghiệp: Khung dẫn hướng, giá đỡ

Xây dựng: Viền mép, hệ thống thoát nước

Nội thất: Thanh trang trí, khung tranh

6. Phụ Kiện Tương Thích
Kẹp góc đặc biệt cho bó 1 bên

Nút bịt đầu thiết kế riêng

Vít chuyên dụng M4/M5/M6

Miếng đệm chống rung EPDM

7. Hướng Dẫn Thi Công
Bước 1: Đo và cắt bằng cưa hợp kim

Bước 2: Khoan lỗ Ø4.5mm (nếu cần)

Bước 3: Lắp đặt với kẹp chuyên dụng

Bước 4: Kiểm tra độ thẳng bằng thước laser

8. Kiểm Tra Chất Lượng
Kiểm tra 1: Độ thẳng (≤1mm/1m)
